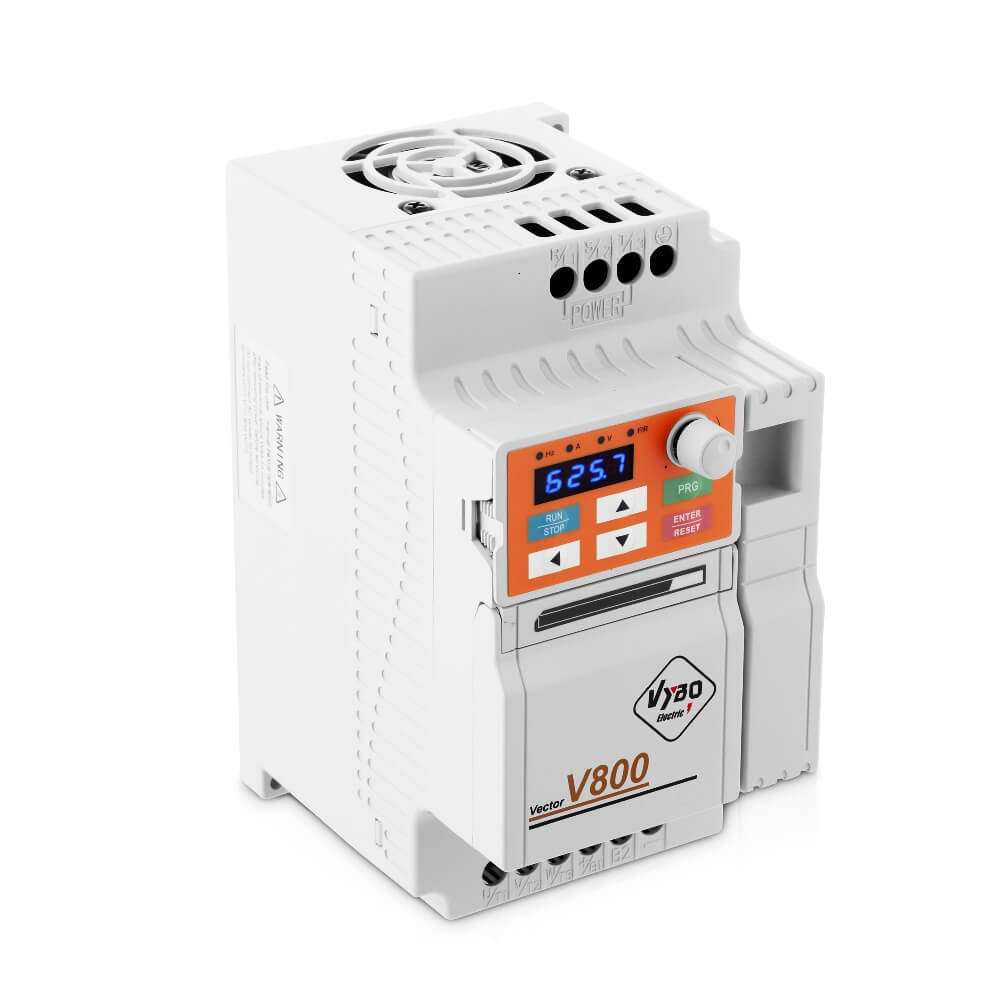

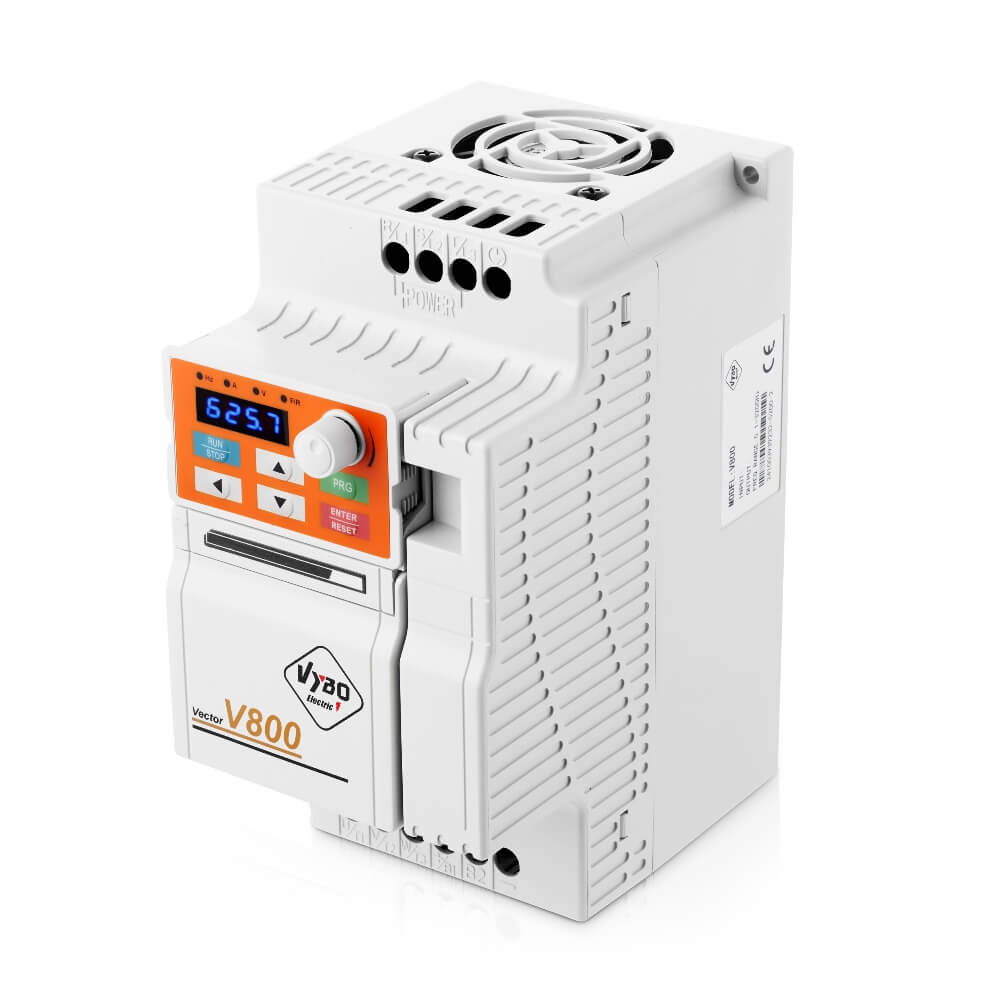

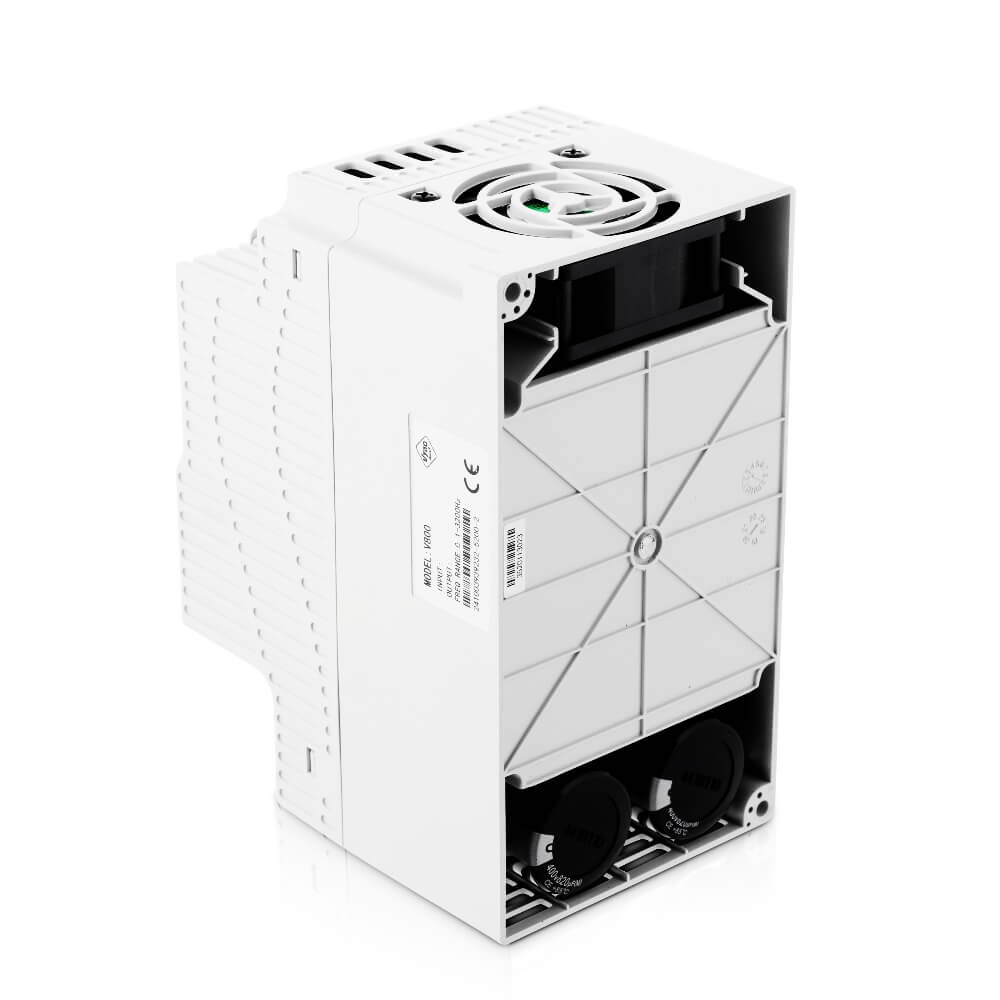

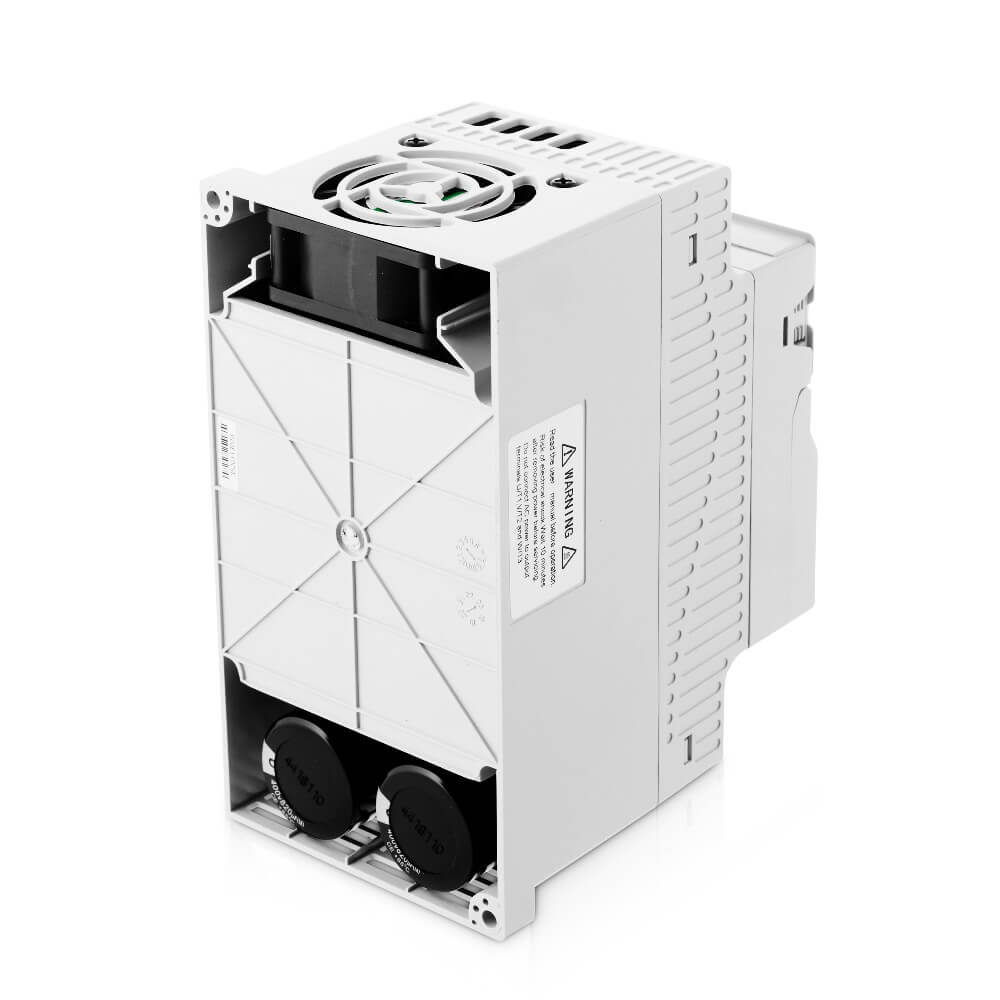

Frequenzumrichter 3kW 230V V800-2S0030

Modell V800-2S0030
Leistung 3 kW
Nennausgangsstrom 16 A
Eingangsspannung 50/60Hz 1 Phase 230V
Ausgangsspannung 50/60Hz 3 Phasen 230V
Netzkabelquerschnitt 40 A
Bremseinheit Ja
EMV-Filter Ja (C2)

325,00  zzgl. MwSt. (386,75  inkl. MwSt.)

Auf Lager

Wenn Sie Fragen haben, zögern Sie nicht, uns zu kontaktieren:

100% sichere Zahlung

Großes Lager und Produktion an einem Ort

Datenblätter

2S0030PDF

Maßzeichnungen

2S0030PDF

Handbuch

V800PDF

Präsentationskatalog

V800PDF

3D-Visualisierung

VYBO Electric

Integriertes Außenpanel
Speziell optimierte Größe
Vektorregelung
Perfektes Design
Kompakter Rahmen
Sehr hohe Überlastfähigkeit

Der frequenzumrichter 3kW 230V V800-2S0030 ist auf Lager. Wir stellen den V800-2S0030 Frequenzumrichter (VFD) von VYBO Electric vor, der für außergewöhnliche Steuerung und Effizienz für eine Vielzahl industrieller Anwendungen ausgelegt ist. Wir sind stolz darauf, diesen hochwertigen VFD zusammen mit einem schnellen Lieferservice für Städte in ganz Deutschland anbieten zu können.

Frequenzumrichter 3kW 230V V800 auf Lager

Die Frequenzumrichter der V800-Serie verfügen über eine fortschrittliche Vektorsteuerungstechnologie, die eine präzise und professionelle Antriebssteuerung gewährleistet. Diese nach höchsten Standards hergestellten VFDs sind mit robuster Software und einer Vielzahl von Funktionen ausgestattet, sodass sie selbst unter den anspruchsvollsten Bedingungen der Schwerindustrie reibungslos funktionieren. Durch sein Plug-and-Play-Design ist der V800-2S0030 vollständig vorprogrammiert und nach dem Anschluss an das Stromnetz sofort einsatzbereit.

Verkauf von Frequenzumrichtern 3kW V800 230V

Ob es darum geht, Förderbänder in Hamburg zu steuern, Montagelinien in München anzutreiben oder Industrieprozesse in Berlin zu optimieren, der 3kW V800 Frequenzumrichter beweist seine Vielseitigkeit und Zuverlässigkeit. Aufgrund seiner außergewöhnlichen Überlastfähigkeit eignet er sich für die anspruchsvollsten Anwendungen und bietet selbst unter schweren Lasten zuverlässige und effiziente Leistung. Einer der Hauptvorteile des Einsatzes eines Frequenzumrichters wie des V800-2S0030 ist seine Fähigkeit, die Drehzahl von Elektromotoren zu regeln, was zu erheblichen Energieeinsparungen und Prozessoptimierungen führt. Durch die Reduzierung der Motordrehzahl wird der mechanische Verschleiß wirksam reduziert und die Lebensdauer Ihrer Geräte verlängert. Erleben Sie die Vorteile der Energieeffizienz und einer längeren Maschinenlebensdauer, indem Sie sich für die Vektorfrequenzumrichter der V800-Serie entscheiden.

Frequenzumrichter 3kW V800 verfügt über viele nützliche Funktionen

Mit Funktionen wie SFVC-Vektorsteuerung mit offenem Regelkreis, einem breiten Ausgangsfrequenzbereich von 0,01 bis 3200 Hz und einer integrierten Bremseinheit bietet der 3kW V800 VFD beispiellose Flexibilität und Funktionalität. Sein eingebauter EMV-Filter sorgt für zuverlässige Leistung und Einhaltung der elektromagnetischen Verträglichkeitsstandards. Darüber hinaus ist er mit Standardfunktionen wie automatischer Spannungsregelung (AVR), programmierbarer Logiksteuerung (SPS), JOG-Funktion, Timern und umfassenden Schutzfunktionen ausgestattet.

Hochwertige Frequenzumrichter von VYBO Electric

Für zusätzlichen Komfort verfügt der Frequenzumrichter 3kW V800 über eine EMS-Sofortstoppfunktion und die Möglichkeit, einen PTC-Schutz oder einen Thermokontakt zum Motorschutz anzuschließen. Das abnehmbare Panel ermöglicht eine externe Installation bis zu 50 Meter über ein Kabel und bietet so Flexibilität bei der Systemintegration. Machen Sie Ihren Betrieb effizienter, zuverlässiger und kostengünstiger mit dem Frequenzumrichter V800 von VYBO Electric. Profitieren Sie von unserem zuverlässigen Lieferservice für Städte in ganz Deutschland und erleben Sie die überlegene Leistung unserer VFDs. Kontaktieren Sie uns noch heute und bringen Sie Ihr Unternehmen voran.

Bestellen Sie noch heute Ihren neuen 3-kW-Frequenzumrichter

Zusätzlich zu seiner außergewöhnlichen Leistung und seinen erweiterten Funktionen verfügt der VFD V800-2S0030 über die Fertigungskompetenz von VYBO Electric. Unser Qualitätsanspruch stellt sicher, dass Sie ein langlebiges und zuverlässiges Produkt erhalten, das Ihren spezifischen industriellen Anforderungen entspricht. Mit unserem effizienten Lieferservice möchten wir einen zeitnahen Zugriff auf den 3kW V800 VFD ermöglichen, damit Unternehmen in Hamburg, München, Berlin und anderen Städten Deutschlands ihre Abläufe verbessern und maximale Produktivität erzielen können. Erleben Sie die Leistung der V800-Serie und revolutionieren Sie noch heute Ihre industriellen Prozesse.

Detaillierte Spezifikation

V800-Umrichtermodelltyp Nominale Ausgangsleistung (kW). Nenneingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
V800-2S0030 3,0 23 16 3,0
Eingangsspannung (V) 50/60 Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Schutzschalter (A)
1 Phase 1×230 V 3,0 4 40

Tabelle geeigneter Bremswiderstände

Frequenzwandlertyp Bremswiderstand Bremseinheit Empfohlene Motorleistung (kW)
Widerstandsleistung (kW) Widerstandswert (Ω) (≥)
V800-2S0030 0,25 65 Integriert 3,0

Allgemeine technische Parameter für alle V800-Typen

Artikel VECTOR V800
Steuerungsmodus V/F-Skalarsteuerung
SFVC-Leerlaufvektor
Maximale Häufigkeit SFVC-Vektorsteuerung: 0 – 320 Hz
V/F-Skalarsteuerung:       0 – 3200 Hz
Trägerfrequenz 1-16 kHz
Die Trägerfrequenz wird automatisch basierend auf der Lastcharakteristik eingestellt.
Eingangsfrequenzauflösung Digitale Einstellung 0,01 Hz
Analoge Einstellung: maximale Frequenz x 0,025 %
Anfängliches Drehmoment G-Typ: 0,5 Hz/150 % (SVFC)
P-Typ: 0,5 Hz/100 %
Geschwindigkeitsbereich 1:100 (SFVC)
Geschwindigkeitsstabilität ± 0,5 % (SFVC)
Präzise Drehmomentsteuerung ± 5 % (SFVC)
Überladungsgröße G-Typ: 60 s für 150 % des Nennstroms, 3 s für 180 % des Nennstroms
P-Typ: 60 s für 120 % des Nennstroms, 3 s für 150 % des Nennstroms.
Drehmomenterhöhung Drehmomentverstärkung behoben
Benutzersteigerung um 0,1 % bis 30,0 %
EMV-Filter Integriert mit der „C1“-Bezeichnung der C1-Klasse.
Keine Klasse-C2-Bezeichnung.
V/F-Kurve Gerade Linien V/F-Kurve
Mehrpunkt-V/F-Kurve
N-Spannungs-V/F-Kurve (Vielfaches von 1,2-Spannung, 1,4-Spannung, 1,6-Spannung, 1,8-Spannung, modifiziert)
V/F-Trennung Zwei Typen: vollständige Trennung; halbe Trennung
Rampenmodi Lineare Kurve
S-Kurven-Rampe
Vier Gruppen von Beschleunigungs-/Verzögerungszeiten mit einem Bereich von 0,0–6500,0 s
Gleichstrombremsung Bremsfrequenz: 0,3 Hz bis Maximalfrequenz
Bremszeit: 0,0-100,0 s
Aktueller Wert beim Bremsen: 0,0 %-100,0 %
Steuerung im JOG-Modus (Schrittbetrieb) JOG-Frequenzbereich: 0,00-50,00 Hz
JOG-Beschleunigung/Verzögerungszeit: 0,0–6500,0 s
Implement. mehr voreingestellte Geschwindigkeiten Bis zu 16 Geschwindigkeiten implementiert über eine einfache SPS-Funktion oder eine Kombination von X-Endzuständen.
Eingebauter PID-Regler Ermöglicht ein prozessgesteuertes Regelsystem.
Automatische Spannungsregelung des AVR Kann automatisch eine konstante Ausgangsspannung aufrechterhalten, wenn sich die Versorgungsspannung ändert.
Überspannungs- und Überstromregler Strom und Spannung werden während des Betriebs automatisch begrenzt, um häufiges Abschalten aufgrund von Überspannung und Überstrom zu verhindern.
Drehmomentbegrenzung und Lenkung Kann das Drehmoment automatisch begrenzen und verhindern, dass sich der Überstrom während des Betriebs häufig ändert.
EMS STOP Sicherheitsfunktion Das „Emergency STOP“-System: In Notfällen stoppt es den Umrichter sofort, nachdem EMS STOP aktiviert wurde.
Schnelle Strombegrenzung Verhindert häufige Überstromfehler bei Wechselstrommotoren
Hohe Leistung Die AC-Motorsteuerung wird durch leistungsstarke Stromvektorsteuerungstechnologie realisiert.
Zeitmanagement Zeitbereich: 0,0–6500,0 Minuten
Kommunikationsprotokoll RS485 MODBUS RTU
Befehlskanal ausführen Je nach Panel, Steuerterminals und seriellem Kommunikationsanschluss kann auf viele Arten umgeschaltet werden
Frequenzquelle 10 Arten von Frequenzen, gegeben durch digitale analoge Spannung, analogen Strom, Impuls, serielle Schnittstelle, können auf viele Arten umgeschaltet werden
Hilfsfrequenzquelle 10 Arten von Frequenzen, Mikroanpassung kann leicht realisiert werden, Frequenzsynthesizer
Eingabe und Ausgabe Eingangsklemmenblöcke 6 digitale Eingänge, 2 analoge Eingänge, einer davon unterstützt einen 0-10-V-Eingang und der andere unterstützt einen 0-10-V- oder 4-20-mA-Eingang.
Ausgangsklemmenblöcke 1 digitaler Ausgang
1 Relaisausgang,
1 analoge Ausgangsklemme, mit Ausgang 0-20mA / 0-10 V
LED-Anzeige Parameter anzeigen
Tastensperre und Funktionsauswahl Kann Schaltflächen teilweise oder vollständig blockieren und den Funktionsumfang einiger Schaltflächen definieren, um Fehlfunktionen zu verhindern.
Schutzmodus Motorkurzschlusserkennung beim Einschalten, Schutz vor Phasenverlust, Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Übertemperaturschutz und Überlastschutz.
EMV (Verträglichkeit) IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Standards EN/IEC 61800-3: 2017; C1, das für die 1. Umgebung geeignet ist;
EN/IEC 61800-3: 2017; C2, das für die 1. Umgebung geeignet ist;
Umgebungsinstallation Vermeiden Sie in Innenräumen direkte Sonneneinstrahlung, Salz, Staub, ätzende oder brennbare Gase, Rauch und Dampf. Beständigkeit gegen chemische Verschmutzung, Klasse 3C3 EN/IEC
60721-3-3. Beständigkeit gegen Staubverschmutzung 3S3EN/IEC 60721-3-3.
Alt. Höhe. Unter 1000 Meter über dem Meeresspiegel. (bei Einsatz über 1000 Meter über dem Meeresspiegel die Laststufe reduzieren)
Umgebungstemperatur -10 °C ~ 40 °C (Reduzieren Sie die Leistungsstufe, wenn die Umgebungstemperatur zwischen 40 °C und 50 °C liegt)
Luftfeuchtigkeit weniger als 95 % relative Luftfeuchtigkeit, nicht kondensierend
IEC 60068-2-3
Vibrationen weniger als 5,9 m/s2 (0,6 g) IEC 60068-2-6
Lagertemperatur -20°C bis +60°C

Frequenzumrichter 3kW 230V V800 VYBO Electric Verkauf

Frequenzumrichter 3kW 230V V800 VYBO Electric Verkauf

Frequenzumrichter 3kW 230V V800 VYBO Electric Verkauf

Frequenzumrichter 3kW 230V V800 VYBO Electric Verkauf

Maßzeichnung V800 2S0030

Leistungsparameter der Frequenzumrichter der V800-Serie

1PH / 3PH AC 230 V ±15 %
Wechselrichtermodell Typ V800 Nennleistung. Leistung (kW) Maximaler Eingangsstrom A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
V800-2S0004 0,4 5.4 2.4 0,4
V800-2S0007 0,75 7.2 4.5 0,75
V800-2S0015 1,5 10 7 1,5
V800-2S0022 2,2 16 10 2,2
V800-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15 %
V800-4T0007 0,75 3.8 2,5 0,75
V800-4T0015 1,5 5 3.7 1,5
V800-4T0022 2,2 5.8 5 2,2
V800-4T0040 4 10 9 4
V800-4T0055 5.5 15 13 5.5
V800-4T0075 7,5 19 17,5 7,5
V800-4T0110 11 26 25 11
V800-4T0150 15 35 32 15
V800-4T0220 22 46 45 22
V800-4T0300 30 62 60 30
V800-4T0370 37 76 75 37
V800-4T0370 37 76 75 37
V800-4T0450 45 92 90 45
V800-4T0550 55 112 110 55
V800-4T0750 75 155 150 55
V800-4T0900 90 180 176 90
V800-4T1100 110 215 210 110
V800-4T1320 132 260 253 132
V800-4T1600 160 310 300 160
V800-4T1850 185 350 340 185
V800-4T2000 200 390 380 200
Eingangsspannung (V) 50/60Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Unterbrecher (A) Empfohlener Eingangsschütz (A)
V800-2S0004 1 Phase 1×230 V 0,4 1,5 10 10
V800-2S0007 0,75 1,5 16 16
V800-2S0015 1,5 2,5 25 25
V800-2S0022 2,2 4 32 32
V800-2S0030 3 4 40 40
V800-4T0004 3 Phasen 3×400 V 0,4 1,5 6 6
V800 -4T0007 0,75 1,5 6 6
V800-4T0015 1,5 1,5 6 6
V800-4T0022 2,2 1,5 10 10
V800-4T0040 4 2,5 16 16
V800-4T0055 5.5 2,5 20 20
V800-4T0075 7,5 4 32 32
V800-4T0110 11 4 32 32
V800-4T0150 15 6 40 40
V800-4T0185 18,5 10 50 50
V800-4T0220 22 10 50 50
V800-4T0300 30 16 63 63
V800-4T0370 37 25 100 100
V800-4T0450 45 25 100 100
V800-4T0550 55 35 125 125
V800-4T0750 75 50 160 160
V800-4T0900 90 70 225 225
V800-4T1100 110 95 250 250
V800-4T1320 132 120 315 315
V800-4T1600 160 120 350 350
V800-4T1850 185 150 400 400
V800-4T2000 200 185 500 500

Tabelle geeigneter Bremswiderstände V800

Frequenzwandlertyp Bremswiderstand Bremseinheit Empfohlene Motorleistung (kW)
Widerstandsleistung (kW) Widerstandswert (Ω) (≥)
V800-2S0004 0,80 200 Integriert 0,4
V800-2S0007 0,80 150 Integriert 0,75
V800-2S0015 0,10 70 Integriert 1,5
V800-2S0022 0,10 70 Integriert 2.2
V800-2S0030 0,25 65 Integriert 3
V800-4T0004 0,15 300 Integriert 0,4
V800-4T0007 0,15 300 Integriert 0,75
V800-4T0015 0,15 220 Integriert 1,5
V800-4T0022 0,25 200 Integriert 2.2
V800-4T0040 0,3 130 Integriert 4
V800-4T0055 0,4 90 Integriert 5.5
V800-4T0075 0,5 65 Integriert 7.5
V800-4T0110 0,5 65 Integriert 11
V800-4T0150 0,80 43 Integriert 15
V800-4T0185 1 32 Integriert 18,5
V800-4T0220 1.3 25 Integriert 22
V800-4T0300 1,5 22 Integriert 30
V800-4T0370 2,5 16 Integriert 37
V800-4T0450 3.7 12.6 Integriert 45
V800-4T0550 4.5 9.4 Externer BJ 55
V800-4T0750 5.5 9.4 Externer BJ 75
V800-4T0900 7,5 6.3 Externer BJ 90
V800-4T1100 4,5 x 2 9,4 x 2 Externer BJ 110
V800-4T1320 5,5 x 2 9,4 x 2 Externer BJ 132
V800-4T1600 6,5 x 2 6,3 x 2 Externer BJ 160
V800-4T1850 16 2,5 Externer BJ 185
V800-4T2000 6,5 x 3 6,3 x 3 Externer BJ 200
Nennleistung bei normaler Last (Normalbetrieb) 3 kW
Leistung bei starker Belastung 3 kW
Nennausgangsstrom 16 A
Versorgungsspannung 1 x 230 V
Ausgangsspannung 0 – 230 V
Ausgabefrequenz 0 – 3200 Hz
Überlastfähigkeit im ND-Modus – Normal Duty 120 % / 60s
Leistung bei starker Belastung – Heavy Duty 150 % / 60s
Steuermodus V/F-Skalarsteuerung
SFVC-Vektor-Open-Loop-Steuerungsmodus
CLVC-Vektor-Regelungsmodus X
Analogeingänge 2
Digitale Eingänge 6
Analogausgänge 1
Relaisausgänge 1
Open-Collector-Ausgaben 1
Integrierter Bremstransistor
EMV-Filter
+10V Ausgang
+24 V Ausgang X
Eingabe für PTC
Safe Torque Off (STO) X
Notstopp (EMS)
Integriertes Ethernet X
Integrierte MODBUS RTU
PROFIBUS X
PG-Karte für Encoder X
PID
Intelligente SPS-Funktion
Externe Panel-Verbindung (normalerweise bis zu 30 m)
Schutzart IP 20
Schutzart IP 65 X
Drehrichtung über externe Eingabe ändern
Drehrichtung im Bedienfeld ändern X
