3D-Visualisierung
VYBO Electric
Integriertes Außenpanel
Speziell optimierte Größe
Vektorregelung
Perfektes Design
Kompakter Rahmen
Sehr hohe Überlastfähigkeit

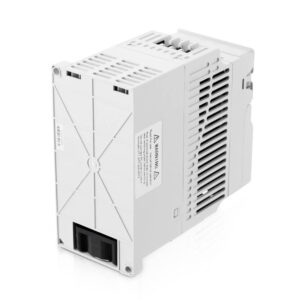

Frequenzumrichter 1,5kW 230V V800-2S0015
| Modell | V800-2S0015 |
| Leistung | 1,5 kW |
| Nennausgangsstrom | 7 A |
| Eingangsspannung 50/60Hz | 1 Phase 230V |
| Ausgangsspannung 50/60Hz | 3 Phasen 230V |
| Netzkabelquerschnitt | 2,5 mm² |
| Bremseinheit | Ja |
| EMV-Filter | Ja (C2) |
216,00 € zzgl. MwSt. (257,04 € inkl. MwSt.)
Auf LagerWenn Sie Fragen haben, zögern Sie nicht, uns zu kontaktieren:
100% sichere Zahlung
Großes Lager und Produktion an einem Ort
- Description
- Textbeschreibung
- Technische Spezifikation
- Design
- Maße
- V800-Leistungsdiagramm
- Tabelle der Hauptfunktionen
Der frequenzumrichter 1,5kW 230V V800-2S0015 ist auf Lager. Wir stellen den V800-2S0015 Frequenzumrichter (VFD) von VYBO Electric vor, der für außergewöhnliche Steuerung und Effizienz für eine Vielzahl industrieller Anwendungen ausgelegt ist. Wir sind stolz darauf, diesen hochwertigen VFD zusammen mit einem schnellen Lieferservice für Städte in ganz Deutschland anbieten zu können.
Frequenzumrichter 1,5kW 230V V800 auf Lager
Die Frequenzumrichter der V800-Serie verfügen über eine fortschrittliche Vektorsteuerungstechnologie, die eine präzise und professionelle Antriebssteuerung gewährleistet. Diese nach höchsten Standards hergestellten VFDs sind mit robuster Software und einer Vielzahl von Funktionen ausgestattet, sodass sie selbst unter den anspruchsvollsten Bedingungen der Schwerindustrie reibungslos funktionieren. Durch sein Plug-and-Play-Design ist der V800-2S0015 vollständig vorprogrammiert und nach dem Anschluss an das Stromnetz sofort einsatzbereit.
Verkauf von Frequenzumrichtern 1,5kW V800 230V
Ob es darum geht, Förderbänder in Hamburg zu steuern, Montagelinien in München anzutreiben oder Industrieprozesse in Berlin zu optimieren, der 1,5kW V800 Frequenzumrichter beweist seine Vielseitigkeit und Zuverlässigkeit. Aufgrund seiner außergewöhnlichen Überlastfähigkeit eignet er sich für die anspruchsvollsten Anwendungen und bietet selbst unter schweren Lasten zuverlässige und effiziente Leistung. Einer der Hauptvorteile des Einsatzes eines Frequenzumrichters wie des V800-2S0015 ist seine Fähigkeit, die Drehzahl von Elektromotoren zu regeln, was zu erheblichen Energieeinsparungen und Prozessoptimierungen führt. Durch die Reduzierung der Motordrehzahl wird der mechanische Verschleiß wirksam reduziert und die Lebensdauer Ihrer Geräte verlängert. Erleben Sie die Vorteile der Energieeffizienz und einer längeren Maschinenlebensdauer, indem Sie sich für die Vektorfrequenzumrichter der V800-Serie entscheiden.
Frequenzumrichter 1,5kW V800 verfügt über viele nützliche Funktionen
Mit Funktionen wie SFVC-Vektorsteuerung mit offenem Regelkreis, einem breiten Ausgangsfrequenzbereich von 0,01 bis 3200 Hz und einer integrierten Bremseinheit bietet der 1,5kW V800 VFD beispiellose Flexibilität und Funktionalität. Sein eingebauter EMV-Filter sorgt für zuverlässige Leistung und Einhaltung der elektromagnetischen Verträglichkeitsstandards. Darüber hinaus ist er mit Standardfunktionen wie automatischer Spannungsregelung (AVR), programmierbarer Logiksteuerung (SPS), JOG-Funktion, Timern und umfassenden Schutzfunktionen ausgestattet.
Hochwertige Frequenzumrichter von VYBO Electric
Für zusätzlichen Komfort verfügt der Frequenzumrichter 1,5kW V800 über eine EMS-Sofortstoppfunktion und die Möglichkeit, einen PTC-Schutz oder einen Thermokontakt zum Motorschutz anzuschließen. Das abnehmbare Panel ermöglicht eine externe Installation bis zu 50 Meter über ein Kabel und bietet so Flexibilität bei der Systemintegration. Machen Sie Ihren Betrieb effizienter, zuverlässiger und kostengünstiger mit dem Frequenzumrichter V800 von VYBO Electric. Profitieren Sie von unserem zuverlässigen Lieferservice für Städte in ganz Deutschland und erleben Sie die überlegene Leistung unserer VFDs. Kontaktieren Sie uns noch heute und bringen Sie Ihr Unternehmen voran.
Bestellen Sie noch heute Ihren neuen 1,5-kW-Frequenzumrichter
Zusätzlich zu seiner außergewöhnlichen Leistung und seinen erweiterten Funktionen verfügt der VFD V800-2S0015 über die Fertigungskompetenz von VYBO Electric. Unser Qualitätsanspruch stellt sicher, dass Sie ein langlebiges und zuverlässiges Produkt erhalten, das Ihren spezifischen industriellen Anforderungen entspricht. Mit unserem effizienten Lieferservice möchten wir einen zeitnahen Zugriff auf den 1,5kW V800 VFD ermöglichen, damit Unternehmen in Hamburg, München, Berlin und anderen Städten Deutschlands ihre Abläufe verbessern und maximale Produktivität erzielen können. Erleben Sie die Leistung der V800-Serie und revolutionieren Sie noch heute Ihre industriellen Prozesse.
Detaillierte Spezifikation
| V800-Umrichtermodelltyp | Nominale Ausgangsleistung (kW) | Nenneingangsstrom (A) | Nennausgangsstrom (A) | Empfohlene Motorleistung (kW) |
| V800-2S0015 | 1,5 | 10 | 7 | 1,5 |
| Eingangsspannung (V) 50/60 Hz | Motorleistung (kW) | Empfohlener Kabelquerschnitt (mm²) | Empfohlener Schutzschalter (A) | |
| 1 Phase 1×230 V | 1,5 | 2,5 | 25 | |
Tabelle geeigneter Bremswiderstände
| Frequenzwandlertyp | Bremswiderstand | Bremseinheit | Empfohlene Motorleistung (kW) | |
| Widerstandsleistung (kW) | Widerstandswert (Ω) (≥) | |||
| V800-2S0015 | 0,1 | 100 | Integriert | 1,5 |
Allgemeine technische Parameter für alle V800-Typen
| Artikel | VECTOR V800 | |
|---|---|---|
| Steuerungsmodus | V/F-Skalarsteuerung SFVC-Leerlaufvektor |
|
| Maximale Häufigkeit | SFVC-Vektorsteuerung: 0 – 320 Hz V/F-Skalarsteuerung: 0 – 3200 Hz |
|
| Trägerfrequenz | 1-16 kHz Die Trägerfrequenz wird automatisch basierend auf der Lastcharakteristik eingestellt. |
|
| Eingangsfrequenzauflösung | Digitale Einstellung 0,01 Hz Analoge Einstellung: maximale Frequenz x 0,025 % |
|
| Anfängliches Drehmoment | G-Typ: 0,5 Hz/150 % (SVFC) P-Typ: 0,5 Hz/100 % |
|
| Geschwindigkeitsbereich | 1:100 (SFVC) | |
| Geschwindigkeitsstabilität | ± 0,5 % (SFVC) | |
| Präzise Drehmomentsteuerung | ± 5 % (SFVC) | |
| Überladungsgröße | G-Typ: 60 s für 150 % des Nennstroms, 3 s für 180 % des Nennstroms P-Typ: 60 s für 120 % des Nennstroms, 3 s für 150 % des Nennstroms. |
|
| Drehmomenterhöhung | Drehmomentverstärkung behoben Benutzersteigerung um 0,1 % bis 30,0 % |
|
| EMV-Filter | Integriert mit der „C1“-Bezeichnung der C1-Klasse. Keine Klasse-C2-Bezeichnung. |
|
| V/F-Kurve | Gerade Linien V/F-Kurve Mehrpunkt-V/F-Kurve N-Spannungs-V/F-Kurve (Vielfaches von 1,2-Spannung, 1,4-Spannung, 1,6-Spannung, 1,8-Spannung, modifiziert) |
|
| V/F-Trennung | Zwei Typen: vollständige Trennung; halbe Trennung | |
| Rampenmodi | Lineare Kurve S-Kurven-Rampe Vier Gruppen von Beschleunigungs-/Verzögerungszeiten mit einem Bereich von 0,0–6500,0 s |
|
| Gleichstrombremsung | Bremsfrequenz: 0,3 Hz bis Maximalfrequenz Bremszeit: 0,0-100,0 s Aktueller Wert beim Bremsen: 0,0 %-100,0 % |
|
| Steuerung im JOG-Modus (Schrittbetrieb) | JOG-Frequenzbereich: 0,00-50,00 Hz JOG-Beschleunigung/Verzögerungszeit: 0,0–6500,0 s |
|
| Implement. mehr voreingestellte Geschwindigkeiten | Bis zu 16 Geschwindigkeiten implementiert über eine einfache SPS-Funktion oder eine Kombination von X-Endzuständen. | |
| Eingebauter PID-Regler | Ermöglicht ein prozessgesteuertes Regelsystem. | |
| Automatische Spannungsregelung des AVR | Kann automatisch eine konstante Ausgangsspannung aufrechterhalten, wenn sich die Versorgungsspannung ändert. | |
| Überspannungs- und Überstromregler | Strom und Spannung werden während des Betriebs automatisch begrenzt, um häufiges Abschalten aufgrund von Überspannung und Überstrom zu verhindern. | |
| Drehmomentbegrenzung und Lenkung | Kann das Drehmoment automatisch begrenzen und verhindern, dass sich der Überstrom während des Betriebs häufig ändert. | |
| EMS STOP Sicherheitsfunktion | Das „Emergency STOP“-System: In Notfällen stoppt es den Umrichter sofort, nachdem EMS STOP aktiviert wurde. | |
| Schnelle Strombegrenzung | Verhindert häufige Überstromfehler bei Wechselstrommotoren | |
| Hohe Leistung | Die AC-Motorsteuerung wird durch leistungsstarke Stromvektorsteuerungstechnologie realisiert. | |
| Zeitmanagement | Zeitbereich: 0,0–6500,0 Minuten | |
| Kommunikationsprotokoll | RS485 MODBUS RTU | |
| Befehlskanal ausführen | Je nach Panel, Steuerterminals und seriellem Kommunikationsanschluss kann auf viele Arten umgeschaltet werden | |
| Frequenzquelle | 10 Arten von Frequenzen, gegeben durch digitale analoge Spannung, analogen Strom, Impuls, serielle Schnittstelle, können auf viele Arten umgeschaltet werden | |
| Hilfsfrequenzquelle | 10 Arten von Frequenzen, Mikroanpassung kann leicht realisiert werden, Frequenzsynthesizer | |
| Eingabe und Ausgabe | Eingangsklemmenblöcke | 6 digitale Eingänge, 2 analoge Eingänge, einer davon unterstützt einen 0-10-V-Eingang und der andere unterstützt einen 0-10-V- oder 4-20-mA-Eingang. |
| Ausgangsklemmenblöcke | 1 digitaler Ausgang 1 Relaisausgang, 1 analoge Ausgangsklemme, mit Ausgang 0-20mA / 0-10 V |
|
| LED-Anzeige | Parameter anzeigen | |
| Tastensperre und Funktionsauswahl | Kann Schaltflächen teilweise oder vollständig blockieren und den Funktionsumfang einiger Schaltflächen definieren, um Fehlfunktionen zu verhindern. | |
| Schutzmodus | Motorkurzschlusserkennung beim Einschalten, Schutz vor Phasenverlust, Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Übertemperaturschutz und Überlastschutz. | |
| EMV (Verträglichkeit) | IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5 | |
| Standards | EN/IEC 61800-3: 2017; C1, das für die 1. Umgebung geeignet ist; EN/IEC 61800-3: 2017; C2, das für die 1. Umgebung geeignet ist; |
|
| Umgebungsinstallation | Vermeiden Sie in Innenräumen direkte Sonneneinstrahlung, Salz, Staub, ätzende oder brennbare Gase, Rauch und Dampf. Beständigkeit gegen chemische Verschmutzung, Klasse 3C3 EN/IEC 60721-3-3. Beständigkeit gegen Staubverschmutzung 3S3EN/IEC 60721-3-3. |
|
| Alt. Höhe. | Unter 1000 Meter über dem Meeresspiegel. (bei Einsatz über 1000 Meter über dem Meeresspiegel die Laststufe reduzieren) | |
| Umgebungstemperatur | -10 °C ~ 40 °C (Reduzieren Sie die Leistungsstufe, wenn die Umgebungstemperatur zwischen 40 °C und 50 °C liegt) | |
| Luftfeuchtigkeit | weniger als 95 % relative Luftfeuchtigkeit, nicht kondensierend IEC 60068-2-3 |
|
| Vibrationen | weniger als 5,9 m/s2 (0,6 g) IEC 60068-2-6 | |
| Lagertemperatur | -20°C bis +60°C | |
Leistungsparameter der Frequenzumrichter der V800-Serie
| 1PH / 3PH AC 230 V ±15 % | ||||
| Wechselrichtermodell Typ V800 | Nennleistung. Leistung (kW) | Maximaler Eingangsstrom A) | Nennausgangsstrom (A) | Empfohlene Motorleistung (kW) |
| V800-2S0004 | 0,4 | 5.4 | 2.4 | 0,4 |
| V800-2S0007 | 0,75 | 7.2 | 4.5 | 0,75 |
| V800-2S0015 | 1,5 | 10 | 7 | 1,5 |
| V800-2S0022 | 2,2 | 16 | 10 | 2,2 |
| V800-2S0030 | 3 | 23 | 16 | 3 |
| 3PH / 3PH AC 400 V ±15 % | ||||
| V800-4T0007 | 0,75 | 3.8 | 2,5 | 0,75 |
| V800-4T0015 | 1,5 | 5 | 3.7 | 1,5 |
| V800-4T0022 | 2,2 | 5.8 | 5 | 2,2 |
| V800-4T0040 | 4 | 10 | 9 | 4 |
| V800-4T0055 | 5.5 | 15 | 13 | 5.5 |
| V800-4T0075 | 7,5 | 19 | 17,5 | 7,5 |
| V800-4T0110 | 11 | 26 | 25 | 11 |
| V800-4T0150 | 15 | 35 | 32 | 15 |
| V800-4T0220 | 22 | 46 | 45 | 22 |
| V800-4T0300 | 30 | 62 | 60 | 30 |
| V800-4T0370 | 37 | 76 | 75 | 37 |
| V800-4T0370 | 37 | 76 | 75 | 37 |
| V800-4T0450 | 45 | 92 | 90 | 45 |
| V800-4T0550 | 55 | 112 | 110 | 55 |
| V800-4T0750 | 75 | 155 | 150 | 55 |
| V800-4T0900 | 90 | 180 | 176 | 90 |
| V800-4T1100 | 110 | 215 | 210 | 110 |
| V800-4T1320 | 132 | 260 | 253 | 132 |
| V800-4T1600 | 160 | 310 | 300 | 160 |
| V800-4T1850 | 185 | 350 | 340 | 185 |
| V800-4T2000 | 200 | 390 | 380 | 200 |
| Eingangsspannung (V) 50/60Hz | Motorleistung (kW) | Empfohlener Kabelquerschnitt (mm²) | Empfohlener Unterbrecher (A) | Empfohlener Eingangsschütz (A) | |
| V800-2S0004 | 1 Phase 1×230 V | 0,4 | 1,5 | 10 | 10 |
| V800-2S0007 | 0,75 | 1,5 | 16 | 16 | |
| V800-2S0015 | 1,5 | 2,5 | 25 | 25 | |
| V800-2S0022 | 2,2 | 4 | 32 | 32 | |
| V800-2S0030 | 3 | 4 | 40 | 40 | |
| V800-4T0004 | 3 Phasen 3×400 V | 0,4 | 1,5 | 6 | 6 |
| V800 -4T0007 | 0,75 | 1,5 | 6 | 6 | |
| V800-4T0015 | 1,5 | 1,5 | 6 | 6 | |
| V800-4T0022 | 2,2 | 1,5 | 10 | 10 | |
| V800-4T0040 | 4 | 2,5 | 16 | 16 | |
| V800-4T0055 | 5.5 | 2,5 | 20 | 20 | |
| V800-4T0075 | 7,5 | 4 | 32 | 32 | |
| V800-4T0110 | 11 | 4 | 32 | 32 | |
| V800-4T0150 | 15 | 6 | 40 | 40 | |
| V800-4T0185 | 18,5 | 10 | 50 | 50 | |
| V800-4T0220 | 22 | 10 | 50 | 50 | |
| V800-4T0300 | 30 | 16 | 63 | 63 | |
| V800-4T0370 | 37 | 25 | 100 | 100 | |
| V800-4T0450 | 45 | 25 | 100 | 100 | |
| V800-4T0550 | 55 | 35 | 125 | 125 | |
| V800-4T0750 | 75 | 50 | 160 | 160 | |
| V800-4T0900 | 90 | 70 | 225 | 225 | |
| V800-4T1100 | 110 | 95 | 250 | 250 | |
| V800-4T1320 | 132 | 120 | 315 | 315 | |
| V800-4T1600 | 160 | 120 | 350 | 350 | |
| V800-4T1850 | 185 | 150 | 400 | 400 | |
| V800-4T2000 | 200 | 185 | 500 | 500 |
Tabelle geeigneter Bremswiderstände V800
| Frequenzwandlertyp | Bremswiderstand | Bremseinheit | Empfohlene Motorleistung (kW) | |
| Widerstandsleistung (kW) | Widerstandswert (Ω) (≥) | |||
| V800-2S0004 | 0,80 | 200 | Integriert | 0,4 |
| V800-2S0007 | 0,80 | 150 | Integriert | 0,75 |
| V800-2S0015 | 0,10 | 70 | Integriert | 1,5 |
| V800-2S0022 | 0,10 | 70 | Integriert | 2.2 |
| V800-2S0030 | 0,25 | 65 | Integriert | 3 |
| V800-4T0004 | 0,15 | 300 | Integriert | 0,4 |
| V800-4T0007 | 0,15 | 300 | Integriert | 0,75 |
| V800-4T0015 | 0,15 | 220 | Integriert | 1,5 |
| V800-4T0022 | 0,25 | 200 | Integriert | 2.2 |
| V800-4T0040 | 0,3 | 130 | Integriert | 4 |
| V800-4T0055 | 0,4 | 90 | Integriert | 5.5 |
| V800-4T0075 | 0,5 | 65 | Integriert | 7.5 |
| V800-4T0110 | 0,5 | 65 | Integriert | 11 |
| V800-4T0150 | 0,80 | 43 | Integriert | 15 |
| V800-4T0185 | 1 | 32 | Integriert | 18,5 |
| V800-4T0220 | 1.3 | 25 | Integriert | 22 |
| V800-4T0300 | 1,5 | 22 | Integriert | 30 |
| V800-4T0370 | 2,5 | 16 | Integriert | 37 |
| V800-4T0450 | 3.7 | 12.6 | Integriert | 45 |
| V800-4T0550 | 4.5 | 9.4 | Externer BJ | 55 |
| V800-4T0750 | 5.5 | 9.4 | Externer BJ | 75 |
| V800-4T0900 | 7,5 | 6.3 | Externer BJ | 90 |
| V800-4T1100 | 4,5 x 2 | 9,4 x 2 | Externer BJ | 110 |
| V800-4T1320 | 5,5 x 2 | 9,4 x 2 | Externer BJ | 132 |
| V800-4T1600 | 6,5 x 2 | 6,3 x 2 | Externer BJ | 160 |
| V800-4T1850 | 16 | 2,5 | Externer BJ | 185 |
| V800-4T2000 | 6,5 x 3 | 6,3 x 3 | Externer BJ | 200 |
| Nennleistung bei normaler Last (Normalbetrieb) | 1,5 kW |
| Leistung bei starker Belastung | 1,5 kW |
| Nennausgangsstrom | 7 A |
| Versorgungsspannung | 1 x 230 V |
| Ausgangsspannung | 0 – 230 V |
| Ausgabefrequenz | 0 – 3200 Hz |
| Überlastfähigkeit im ND-Modus – Normal Duty | 120 % / 60s |
| Leistung bei starker Belastung – Heavy Duty | 150 % / 60s |
| Steuermodus V/F-Skalarsteuerung | ✓ |
| SFVC-Vektor-Open-Loop-Steuerungsmodus | ✓ |
| CLVC-Vektor-Regelungsmodus | X |
| Analogeingänge | 2 |
| Digitale Eingänge | 6 |
| Analogausgänge | 1 |
| Relaisausgänge | 1 |
| Open-Collector-Ausgaben | 1 |
| Integrierter Bremstransistor | ✓ |
| EMV-Filter | ✓ |
| +10V Ausgang | ✓ |
| +24 V Ausgang | X |
| Eingabe für PTC | ✓ |
| Safe Torque Off (STO) | X |
| Notstopp (EMS) | ✓ |
| Integriertes Ethernet | X |
| Integrierte MODBUS RTU | ✓ |
| PROFIBUS | X |
| PG-Karte für Encoder | X |
| PID | ✓ |
| Intelligente SPS-Funktion | ✓ |
| Externe Panel-Verbindung (normalerweise bis zu 30 m) | ✓ |
| Schutzart IP 20 | ✓ |
| Schutzart IP 65 | X |
| Drehrichtung über externe Eingabe ändern | ✓ |
| Drehrichtung im Bedienfeld ändern | X |
